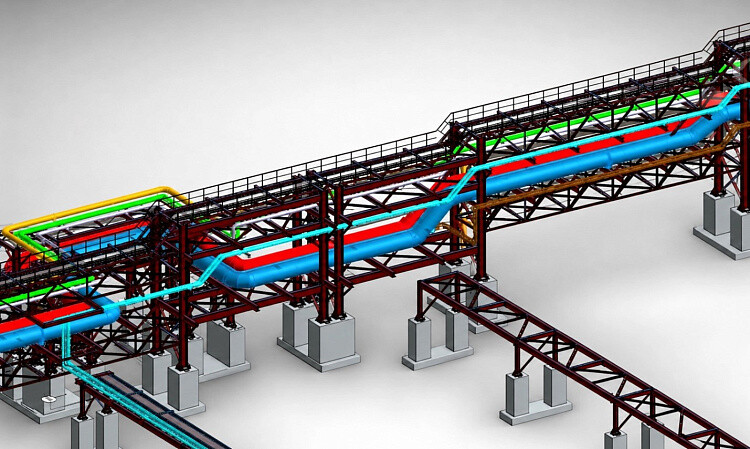

Rohrbrücke für Verfahrensrohrleitungen
Anlagenbeschreibung
Die Rohrbrücke wurde für die Verfahrensrohrleitungen entlang des Hauptgebäudes bis zur bestehenden Rohrbrücke sowie zu den Wärmeverteilern, einer modularen Kompressorstation, einer Heizölpumpenstation und einer Feuerlöschpumpstation geplant. Die Anschlusspunkte an den Anlagengrenzen wurden ausgeführt geplant.
Leistungsumfang im Bereich Verfahrenstechnik (Verfahrensrohrleitungen)
ENECA verantwortete die vollständige Rohrleitungsplanung unter Berücksichtigung der Anforderungen an Sicherheit und Zuverlässigkeit, wirtschaftlicher Machbarkeit sowie der Optimierung der Lebenszykluskosten von Heißwasseranlage.
Der Leistungsumfang umfasste Heizwasserhauptrohrleitungen (DN1000), Rohrleitungen für brennbare Medien (Heizölleitungen), begleitbeheizte Rohrleitungen (Rohr- und Dampfbegleitheizung), Abwasserdruckleitungen, Ascheleitungen sowie Druckluftrohrleitungen. Die Gesamtlänge der verlegten Rohrleitungen über alle Abschnitte der Rohrbrücke überstieg 7.000m.
Breite der Rohrbrücke: 5700 mm.
Rohranordnung: 2-lagige Verlegung.
Gesamtanzahl der Rohrleitungen auf der Rohrbrücke (im am stärksten belasteten Abschnitt): 12.
Planungsmerkmale und Hauptherausforderungen:
• Gemeinsame Trassenführung von Rohrleitungen mit unterschiedlichen Medienparametern, Temperaturen und Drücken.
• Planung von Rohrleitungen mit Gegengefälle sowie unterschiedlichen Gefällewerten für verschiedene Medien;
• Anforderungen an den Ausgleich thermischer Ausdehnung;
• Klimatische Bedingungen: Kälteklima und Seismizität
Durchgeführte ingenieurtechnische Berechnungen:
Hydraulische Berechnung: Bemessung der Rohrdurchmesser, Durchflusskapazität, Mediengeschwindigkeit und Druckverlust entlang der Rohrtrasse.
Rohrspannungsberechnung: Festigkeits- und Steifigkeitsberechnungen unter Berücksichtigung thermischer Ausdehnung, konzentrierter und verteilter Lasten, Auflagerverschiebungen, Vorspannung, Deckelkräfte, Wind- und Schneelasten sowie seismischer Einwirkungen. Berechnung der optimalen Rohrwanddicke unter Berücksichtigung der Medienkorrosivität und der normativen Wandschwächung.
Berechnung von Auflager- und Konstruktionslasten: Eigenlast der Rohrleitungen, Mediumlast und Dämmungslast; Temperaturbeanspruchung; Positionierung von Fest- und Gleitlagern (Überprüfung auf Rohrdurchhang und Abhebung der Rohrauflager von den Stahlkonstruktionen); Analyse der auf Festlager und tragende Stahlkonstruktionen übertragenen Lasten.
Berechnung und Auswahl der Korrosionsschutzmaßnahmen für Rohrleitungen und deren Auflager: Bestimmung des Schutzbeschichtungssystems sowie des Umfangs der Korrosionsschutzbeschichtungen für verfahrenstechnische Anlagen und Rohrleitungen auf Basis der Betriebsbedingungen, der Korrosivitätskategorie des Mediums, der Oberflächenabtragsrate, der geplanten Nutzungsdauer, der Betriebstemperatur, der Wärmedämmung, der UV-Exposition und der Umweltbedingungen. Die Anforderungen an die Oberflächenvorbereitung vor dem Auftragen der Beschichtung wurden festgelegt.
Wärmedämmungsberechnung: Berechnung der erforderlichen Mindestdämmdicke; Auswahl der Standardproduktabmessungen für Werkteile (Zylinder, Halbzylinder) unter Berücksichtigung der Begleitheizung; Auswahl der Materialien für Dampfsperre und Bekleidungsmaterialien.. Erstellung einer Ausführungsspezifikation Isolierung (Rohrleitungen).
