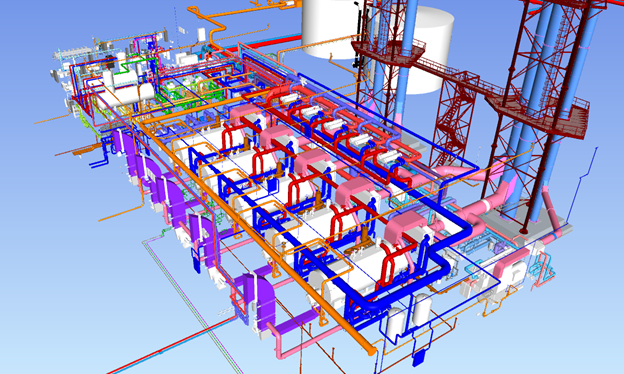

Rekonstruktion der Heizanlage
Verfahrensrohrleitungen (im Rahmen der thermomechanischen und verfahrenstechnischen Lösungen, einschließlich Dieselkraftstoff-Systeme)
Anlagenbeschreibung
Das Projekt sieht den Bau einer Heißwasseranlage vor, die zur energieeffizienten Erzeugung der Wärme- und Stromenergie ausgelegt ist. Die Heißwasseranlage basiert auf Heißwasserkesseln, einer Gas-Kolben-Einheit sowie einer Absorptionswärmepumpe mit Hilfsaggregaten, die sich auf dem Gelände des BHKW-2 „Kara-Su" in der Republik Usbekistan befinden.
Leistungsumfang im Bereich Verfahrenstechnik (Verfahrensrohrleitungen)
Die Fachspezialisten von ENECA haben umfassende verfahrenstechnische Rohrleitungslösungen erarbeitet, die Anforderungen an Sicherheit und Zuverlässigkeit, wirtschaftliche Machbarkeit sowie die Optimierung der Lebenszykluskosten der Heißwasseranlage berücksichtigen.
Der Rohrleitungsplanungsumfang umfasst: Heizrohrleitungen (Vor- und Rücklauf des Kesselkreises, Niedertemperaturkreis, Heizwasser des internen Kreislaufs, Zusatzwasserversorgung), Weichwasserleitungen, Freispiegelleitungen sowie Rauchgaskondensatleitungen. Die Vor- und Rücklaufleitungen für den Reservetreibstoff (Diesel) wurden als eigenständiges System geplant.
Gesamte Rohrleitungslänge: 3770 m.
Planungsmerkmale und Hauptherausforderungen:
• Klimatische Bedingungen: arides Klima, Staubstürme und Seismizität;
• Hohe Dichte der Versorgungsnetze im Gebäude, Anlagendichte und eingeschränkte Möglichkeiten zur Rohrbefestigung;
• Anforderungen an den Ausgleich thermischer Ausdehnung;
• Freispiegelrohrleitungen und strenge Anforderungen an die Einhaltung von Gefällen;
• Gemeinsame Trassenführung von Rohrleitungen mit unterschiedlichen Medienparametern, Temperaturen und Drücken.
Durchgeführte ingenieurtechnische Berechnungen:
Hydraulische Berechnung: Bemessung der Rohrdurchmesser, Durchflusskapazität, Mediengeschwindigkeit und Druckverlust entlang der Rohrtrasse.
Rohrspannungsberechnung: Festigkeits- und Steifigkeitsberechnungen unter Berücksichtigung thermischer Ausdehnung, konzentrierter und verteilter Lasten, Auflagerverschiebungen, Deckelkräfte, Wind- und Schneelasten sowie seismischer Einwirkungen. Berechnung der optimalen Rohrwanddicke unter Berücksichtigung der Medienkorrosivität und der normativen Wandschwächung.
Berechnung von Auflager- und Konstruktionslasten: Eigenlast der Rohrleitungen, Mediumlast und Dämmungslast; Temperaturbeanspruchung; Positionierung von Fest- und Gleitlagern (Überprüfung auf Rohrdurchhang und Abhebung der Rohrauflager von den Stahlkonstruktionen); Analyse der auf Festlager und tragende Stahlkonstruktionen übertragenen Lasten.
Berechnung und Auswahl der Korrosionsschutzmaßnahmen für Rohrleitungen und deren Auflager: Bestimmung des Schutzbeschichtungssystems sowie des Umfangs der Korrosionsschutzbeschichtungen für verfahrenstechnische Anlagen und Rohrleitungen auf Basis der Betriebsbedingungen, der Korrosivitätskategorie des Mediums, der Oberflächenabtragsrate, der geplanten Nutzungsdauer, der Betriebstemperatur, der Wärmedämmung, der UV-Exposition und der Umweltbedingungen. Die Anforderungen an die Oberflächenvorbereitung vor dem Auftragen der Beschichtung wurden festgelegt.
Wärmedämmungsberechnung: Berechnung der erforderlichen Mindestdämmdicke; Auswahl der Standardproduktabmessungen für die Wärmedämmung unter Berücksichtigung von Energie- und Kosteneffizienz; Auswahl der Dampfsperr- und Verkleidungsmaterialien.
