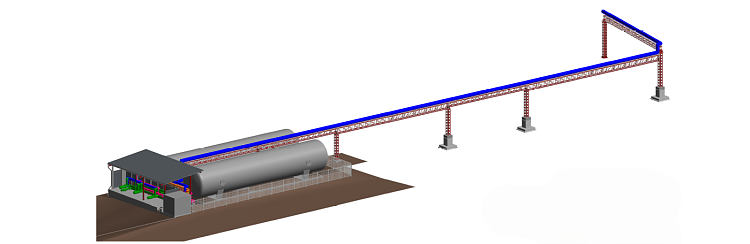

Kryogene Tanks zur Speicherung von flüssigem Sauerst
Das Projekt umfasst den Bau von Kryobehältern mit einer Gesamtkapazität von 500 m³ zur Lagerung von flüssigem Sauerstoff. Die wesentlichen Punkte sind:
Montageort: Ein ausgewiesener Bereich für zwei Kryobehälter.
Behälterlisten: Zwei horizontale Kryobehälter mit je 250 m³ Kapazität und einem maximalen Betriebsdruck von 3 bar.
Gasverteilung: Eine Gasdosierungsanlage mit drei Anschlusspunkten.
Jeder Behälter (Durchmesser: 4,5 m, Länge: 24,5 m) wird mit Stahlbetonfundamenten aufgelagert. Die Konstruktion umfasst einen Innenbehälter aus legiertem Stahl für die Kryoflüssigkeit sowie einen schützenden Außenbehälter aus Kohlenstoffstahl, der am Fundament verankert ist.
Die Behälter sind mit Verdampfern für die Langzeitlagerung und -verteilung ausgestattet. Der Zwischenraum zwischen den Behältern ist mit Perlit-Pulver gedämmt. Weitere Ausstattungsbesonderheiten umfassen:
Die Kryoflüssigkeit wird über Rohrleitungen von einer Luftzerlegungsanlage oder per Tankwagen angeliefert. Die Dosierung der Flüssigkeit erfolgt über eine untere Rohrleitung; Sicherheitssysteme verhindern einen unzulässigen Druckaufbau.
Ein doppeltes Kreiselpumpensystem ist für die Flüssigkeitsentleerung vorgesehen. Zur Unterstützung der Anlage werden neue Versorgungsleitungen errichtet. Die Räumen entsprechen den Hygienevorschriften hinsichtlich Beleuchtung, Klimatisierung und Lärmschutz und sind mit dem erforderlichen Büromobiliar sowie Brandschutzeinrichtungen ausgestattet.
