Rohrleitungsplanung: Effektive Prozesse & 3D-Modelle

Die Rohrleitungsplanung ist ein entscheidender Aspekt in der Anlagenbauindustrie. Sie umfasst die Erstellung von Prozessablaufplänen, die 3D-Modellierung von Rohrleitungen und die Durchführung von Rohrspannungsberechnungen. In diesem Artikel werden wir die wichtigsten Elemente der Rohrleitungsplanung untersuchen und erläutern, warum sie so wichtig für den Erfolg eines Projekts ist.

Erstellung von Prozessablaufplänen

Ein Prozessablaufplan (PFD) ist ein Diagramm, das den Fluss von Materialien und Energie in einem Prozesssystem darstellt. Es ist ein wesentliches Werkzeug in der Rohrleitungsplanung, da es als Ausgangspunkt für die Entwicklung detaillierter Rohrleitungs- und Instrumentierungsdiagramme (P&IDs) dient.

Bedeutung von Prozessablaufplänen

Prozessablaufpläne helfen Ingenieuren, den gesamten Prozess zu verstehen und sicherzustellen, dass alle Komponenten effizient zusammenarbeiten. Sie bieten eine visuelle Darstellung der Systemarchitektur und der Materialflüsse, was die Kommunikation zwischen den Ingenieurteams erleichtert.

Schritte zur Erstellung eines Prozessablaufplans

1. Definition des Prozesses: Bestimmen Sie die wichtigsten Prozessschritte und die Reihenfolge, in der sie ablaufen.

2. Erkennung der Hauptkomponenten: Legen Sie fest, welche Geräte und Maschinen im Prozess benötigt werden.

3. Zeichnen des Flussdiagramms: Erstellen Sie ein Diagramm, das den Materialfluss und die Energieübertragung zwischen den Komponenten darstellt.

4. Validierung und Überprüfung: Überprüfen Sie das Diagramm auf Vollständigkeit und Genauigkeit.

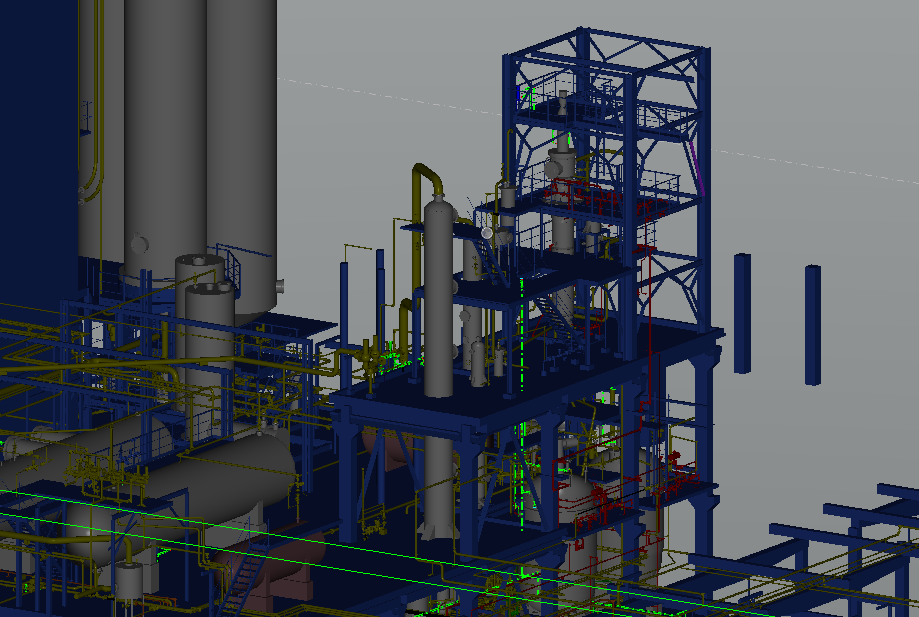

3D-Modellierung von Rohrleitungen

Die 3D-Modellierung von Rohrleitungen ist ein weiterer kritischer Aspekt der Rohrleitungsplanung. Sie ermöglicht es Ingenieuren, ein virtuelles Modell des Rohrleitungssystems zu erstellen, bevor es gebaut wird.

Vorteile der 3D-Modellierung

• Visualisierung: Ingenieure können das System in drei Dimensionen sehen, was das Verständnis der Konstruktion und des Layouts erleichtert.

• Kollisionsprüfung: Die Modellierung hilft, mögliche Kollisionen zwischen Rohrleitungen und anderen Strukturelementen zu erkennen und zu vermeiden.

• Genauigkeit: 3D-Modelle bieten eine höhere Genauigkeit bei der Planung und Ausführung, was zu einer Reduzierung von Fehlern und Nacharbeiten führt.

Tools zur 3D-Modellierung

Es gibt verschiedene Softwarelösungen zur 3D-Modellierung von Rohrleitungen, darunter AutoCAD Plant 3D, PDMS und SolidWorks. Diese Tools bieten Funktionen zur Erstellung detaillierter Modelle und zur Durchführung von Kollisionsprüfungen.

Rohrspannungsberechnungen

Die Berechnung der Rohrspannung ist entscheidend, um die Integrität und Sicherheit eines Rohrleitungssystems zu gewährleisten. Sie hilft Ingenieuren, sicherzustellen, dass die Rohre den im Betrieb auftretenden Belastungen standhalten können.

Warum Rohrspannungsberechnungen wichtig sind

Rohrspannungen können durch verschiedene Faktoren verursacht werden, darunter Temperaturänderungen, Druckschwankungen und mechanische Belastungen. Ohne ordnungsgemäße Berechnungen könnten diese Spannungen zu Materialermüdung oder -versagen führen, was ernsthafte Sicherheitsrisiken birgt.

Schritte zur Durchführung von Rohrspannungsberechnungen

1. Ermittlung der Lasten: Bestimmen Sie alle potenziellen Belastungen, denen das Rohrleitungssystem ausgesetzt sein wird.

2. Materialauswahl: Wählen Sie geeignete Materialien aus, die den Belastungen standhalten können.

3. Spannungsanalyse: Führen Sie die Berechnungen durch, um die Spannungen im System zu analysieren.

4. Bewertung und Anpassung: Überprüfen Sie die Ergebnisse und nehmen Sie gegebenenfalls Anpassungen an die Planung vor.

Integration der Rohrleitungsplanung in den Projektlebenszyklus

Die Rohrleitungsplanung ist ein integraler Bestandteil des gesamten Projektlebenszyklus. Sie beginnt in der Planungsphase und setzt sich bis zur Inbetriebnahme und Wartung fort. Eine sorgfältige Planung und Ausführung können nicht nur die Projektsicherheit erhöhen, sondern auch die Effizienz und Kosteneffektivität verbessern.

Zusammenarbeit und Kommunikation

Effektive Rohrleitungsplanung erfordert eine enge Zusammenarbeit zwischen verschiedenen Disziplinen, einschließlich Verfahrenstechnik, Maschinenbau und Bauwesen. Regelmäßige Meetings und die Nutzung gemeinsamer Plattformen zur Datenfreigabe sind entscheidend, um sicherzustellen, dass alle Beteiligten auf dem gleichen Stand sind.

Herausforderungen und Lösungen

• Komplexität der Systeme: Große und komplexe Systeme erfordern detaillierte Planung und Modellierung. Der Einsatz fortschrittlicher Software kann helfen, diese Komplexität zu bewältigen.

• Änderungsmanagement: Projekte entwickeln sich weiter, und Änderungen sind unvermeidlich. Ein effektives Änderungsmanagement sorgt dafür, dass alle Anpassungen ordnungsgemäß dokumentiert und besprochen werden.

Fazit

Die Rohrleitungsplanung ist von entscheidender Bedeutung für den Erfolg von Bau- und Industrieprojekten. Durch die Entwicklung von Prozessablaufplänen, die 3D-Modellierung von Rohrleitungen und die Durchführung von Rohrspannungsberechnungen können Ingenieure gewährleisten, dass ihre Systeme sicher, effizient und kosteneffektiv sind. Mit der richtigen Planung und den richtigen Werkzeugen kann die Rohrleitungsplanung einen erheblichen Beitrag zum Erfolg eines Projekts leisten.
