Isometrische Zeichnung

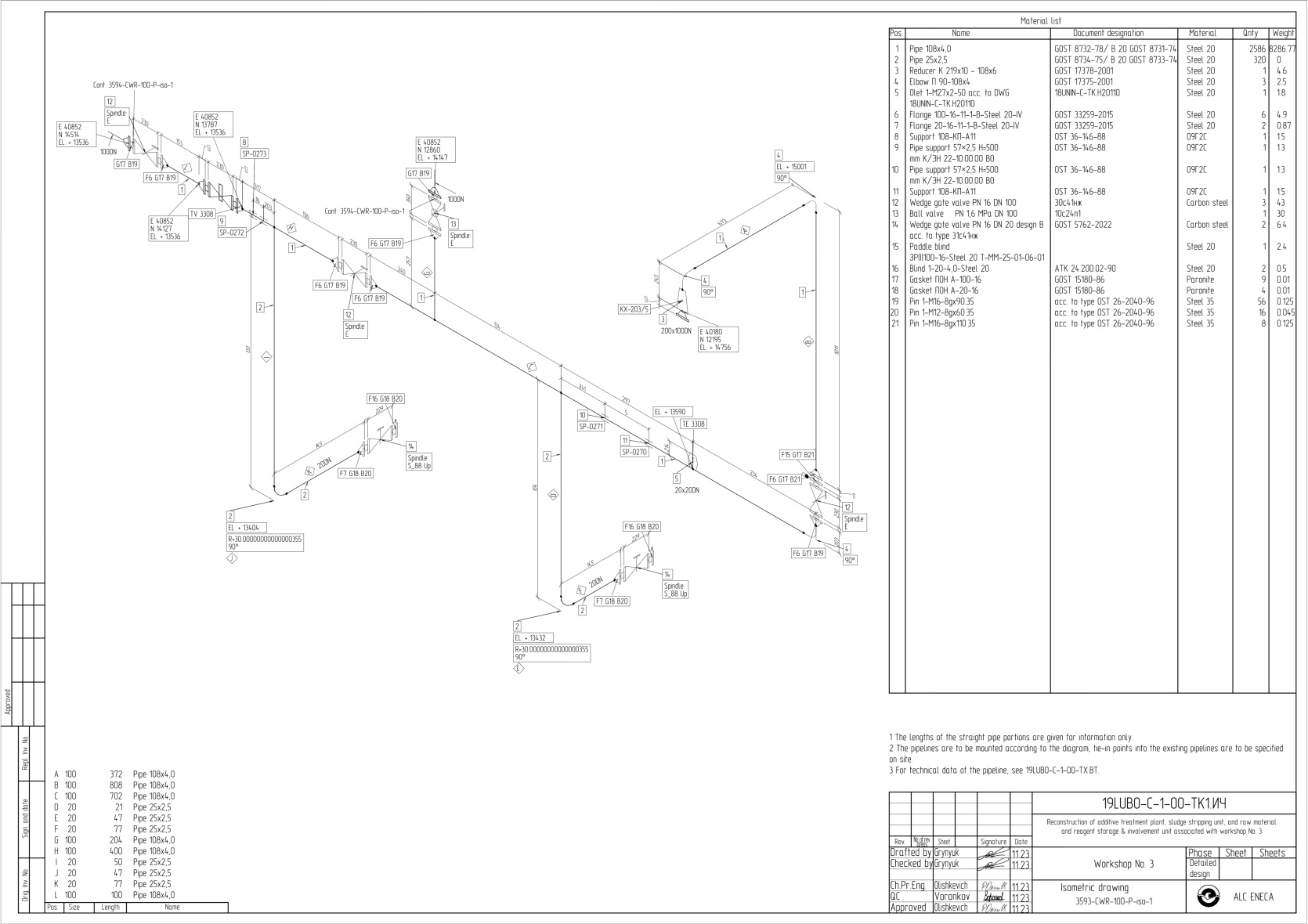

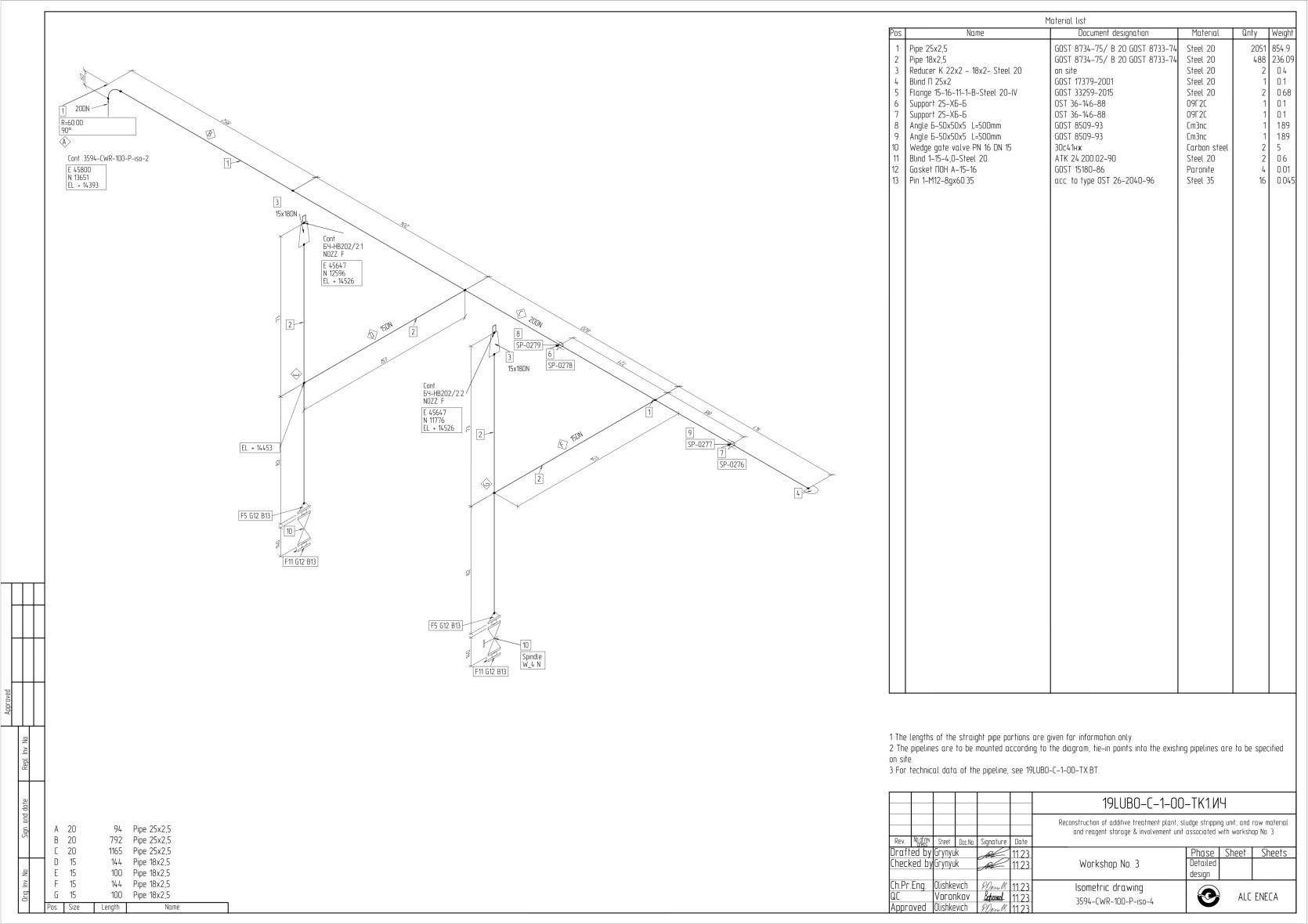

Isometrische Zeichnung ist eine Art technischer Zeichnung, die Rohrleitungen in einer axonometrischen Projektion, normalerweise in einer isometrischen Projektion, darstellt. Sie zeigt Rohrleitungen in einer dreidimensionalen Ansicht unter Beibehaltung der Proportionen und Winkel, was das Verständnis der räumlichen Anordnung und Montage vereinfacht.

Isometrische Rohrleitungszeichnungen werden für die Planung, Fertigung und Montage von Rohrleitungssystemen verwendet. Sie liefern vollständige Informationen über die Anordnung von Rohren, Armaturen, Auflagern, Schweißnähten und anderen Rohrleitungskomponenten sowie die für die Montage erforderlichen Abmessungen.

Zeichnungselemente

Isometrische Rohrleitungszeichnungen umfassen:

• Grafische Symbole für Rohrleitungen, Armaturen, Ausrüstung und andere Komponenten
• Für die Montage erforderliche Abmessungen (Längen, Winkel, Koordinaten)
• Komponentenpositionen entsprechend der Liste
• Anweisungen für Isolierung, Schweißnähte, Auflager und andere wichtige Elemente
• Bezugsabmessungen und Höhenmarkierungen
• Anweisungen für Baukollisionen

Montagewichtigkeit:

Isometrische Zeichnungen sind von entscheidender Bedeutung für die ordnungsgemäße Rohrleitungsmontage.  Sie helfen, Fehler bei der Rohrleitungsführung zu vermeiden, insbesondere in komplexen Bereichen, und gewährleisten die korrekte Verbindung aller Komponenten.

Isolierung:

Isometrische Zeichnungen können Rohrleitungsabschnitte enthalten, die eine Isolierung erfordern, wobei gestrichelte Linien verwendet werden, die den notwendigen Freiraum für das Isoliermaterial zeigen.

Die Planungsdisziplin "Rohrleitungsplanung" ist ein Ausgangspunkt für die Planung angrenzender Planungsdisziplinen des Projekts:   Elektrotechnik, Sanitär, HLK-Planung, die am verfahrenstechnischen Prozess beteiligt sind.
