ReSave Models Plugin - Effizientes Management von Revit-Modellen

Mit dem Wachstum des Planungsvolumens in der BIM-Umgebung steigt nicht nur die Anzahl der Modelle, sondern auch die Komplexität ihrer Betreuung. Besonders akut wird die Frage des Managements von Revit-Speichermodell: deren Verschiebung, Vorbereitung für die Übertragung, Bereinigung und Fehlerbeseitigung erfordern erheblichen Zeitaufwand und sind mit Risiken des Datenverlusts oder der Störung der gemeinsamen Arbeit verbunden. Zur Lösung dieser Aufgaben hat das IT-ENECA-Team ein eigenes Plugin entwickelt - ReSave Models.

Schwierigkeiten mit Speichermodellen

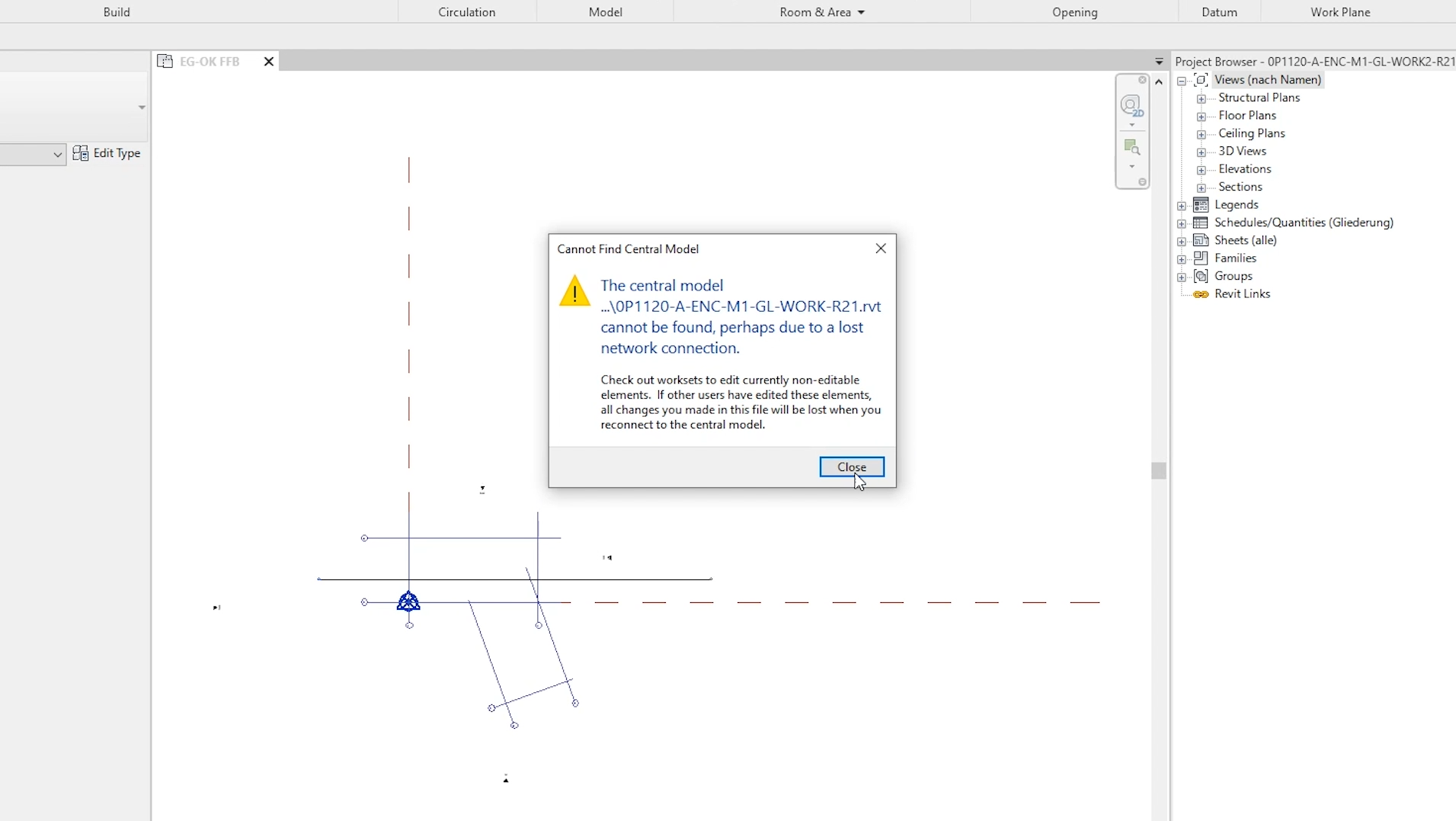

Im Arbeitsablauf mit Revit-Modellen entsteht oft die Notwendigkeit, Dateien zu verschieben, umzubenennen oder zu kopieren. Wenn ein Speichermodell verschoben oder umbenannt wurde, wird die gemeinsame Arbeit unmöglich, und beim Kopieren von Vorlagen für ein neues Projekt werden alle Modelle für die Teamarbeit unbrauchbar. Es ist zeitaufwändig und unbequem solche Situationen manuell anzupassen: Man muss jedes Modell öffnen, es reparieren und erneut im gewünschten Zustand speichern. Bei einer großen Anzahl von Dateien wird dies zu einer routinemäßigen und arbeitsintensiven Aufgabe.

Entwicklung des ReSave Models Plugins

Da die Standardmittel von Revit und Dynamo keine Lösung für die Stapelverarbeitung von Modellen ermöglichten, wurde die Entscheidung getroffen, ein eigenes Plugin zu erstellen.  Die erste Version von ReSave Models ermöglichte es, einen Ordner mit Modellen auszuwählen und sie automatisch als Speicher-Zustand neu zu speichern. Mit der Zeit erweiterte sich die Funktionalität, und das Plugin wurde zu einem vollwertigen Modell-Manager mit fünf Schlüssel-Arbeitsmodi:

• Central - Stapelweises Neuspeichern von Dateien im Speichermodell
• Revit Server Central - Erstellung von zentralen Dateien auf dem Revit Server
• Share model - Vorbereitung von Modellen für die Übertragung an den Auftraggeber: Bereinigung, Gewichtsreduktion, Export in IFC- und NWS-Formate.
• Release Borrowed Elements - Freigeben von entliehenen Elementen in Modellen
• Audit - Automatisierte Überprüfung und Beseitigung interner Revit-Fehler

Wie das Plugin funktioniert

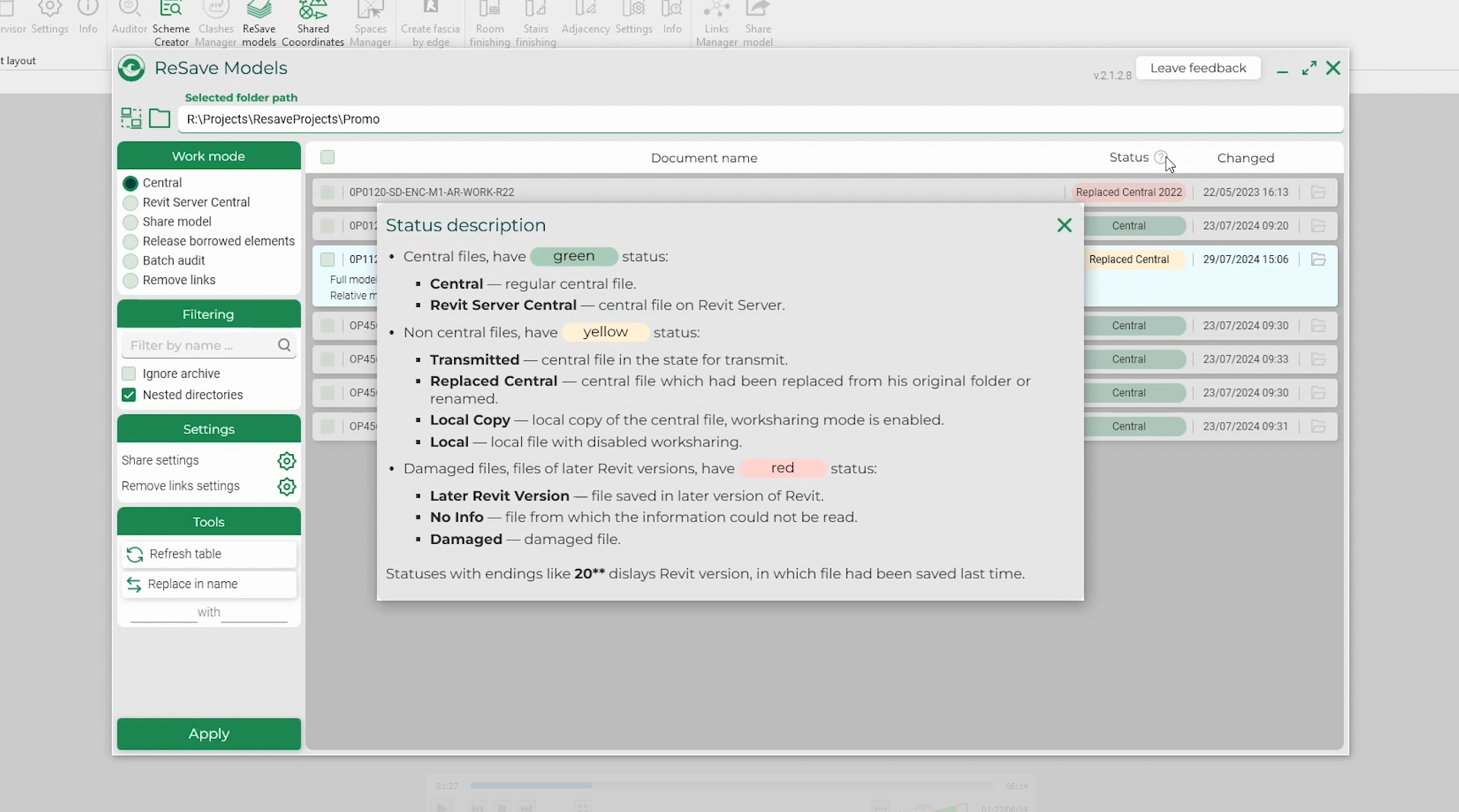

Die Arbeit mit dem Plugin beginnt mit der Auswahl eines Ordners mit Modellen - sowohl auf der lokalen Festplatte als auch auf dem Revit Server.  Die benutzerfreundliche Oberfläche ermöglicht es, Modelle zu filtern, ihren Status und das Datum der letzten Änderung zu verfolgen.  Farbkodierung hilft dabei, den Dateistatus schnell zu bestimmen:

• Grün - zentrale Datei
• Gelb - nicht-zentrale Datei
• Rot - beschädigte oder inkompatible Datei

In jedem Modus sind zusätzliche Einstellungen verfügbar: Beispielsweise kann man bei der Vorbereitung eines Modells für die Übertragung das Exportformat festlegen, den Dateinamen verändern, Verknüpfungen entfernen und den Ordner zum Speichern auswählen.

Anwendungsbeispiel aus einem realen Projekt

In einem der großen ENECA-Projekte mussten 10 Modelle mit jeweils 200 MB verarbeitet werden. Der Vergleich zwischen manueller Arbeit und Automatisierung mit Hilfe von ReSave Models zeigte beeindruckende Ergebnisse:

Die Verwendung des Plugins ermöglichte es, die Zeit für die Ausführung von Schlüsseloperationen mit Modellen erheblich zu verringern.  Beispielsweise dauerte das manuelle Neuspeichern von Dateien im Central-Modus etwa 60 Minuten, während dieser Prozess mit Hilfe des Plugins auf 5 Minuten verkürzt wird. Ähnlich dauert die Erstellung zentraler Dateien auf dem Server (Server Central) anstatt 70 Minuten nun nur noch 9 Minuten.

Besonders bemerkenswert ist die Zeitersparnis bei der Vorbereitung von Modellen für die Übertragung (Share model): Anstatt 240 Minuten manuell sind mit dem Plugin nur noch 30 Minuten erforderlich. Das Freigeben entliehener Elemente (Release Borrowed Elements) beschleunigte sich von 65 auf 6 Minuten, und die Stapelüberprüfung und Fehlerbeseitigung (Batch audit) von 73 auf 7 Minuten.

Effizienz und Vorteile

Das ReSave Models Plugin ist zu einem unverzichtbaren Werkzeug für BIM-Koordinatoren und Planer bei ENECA geworden.  Es ermöglicht:

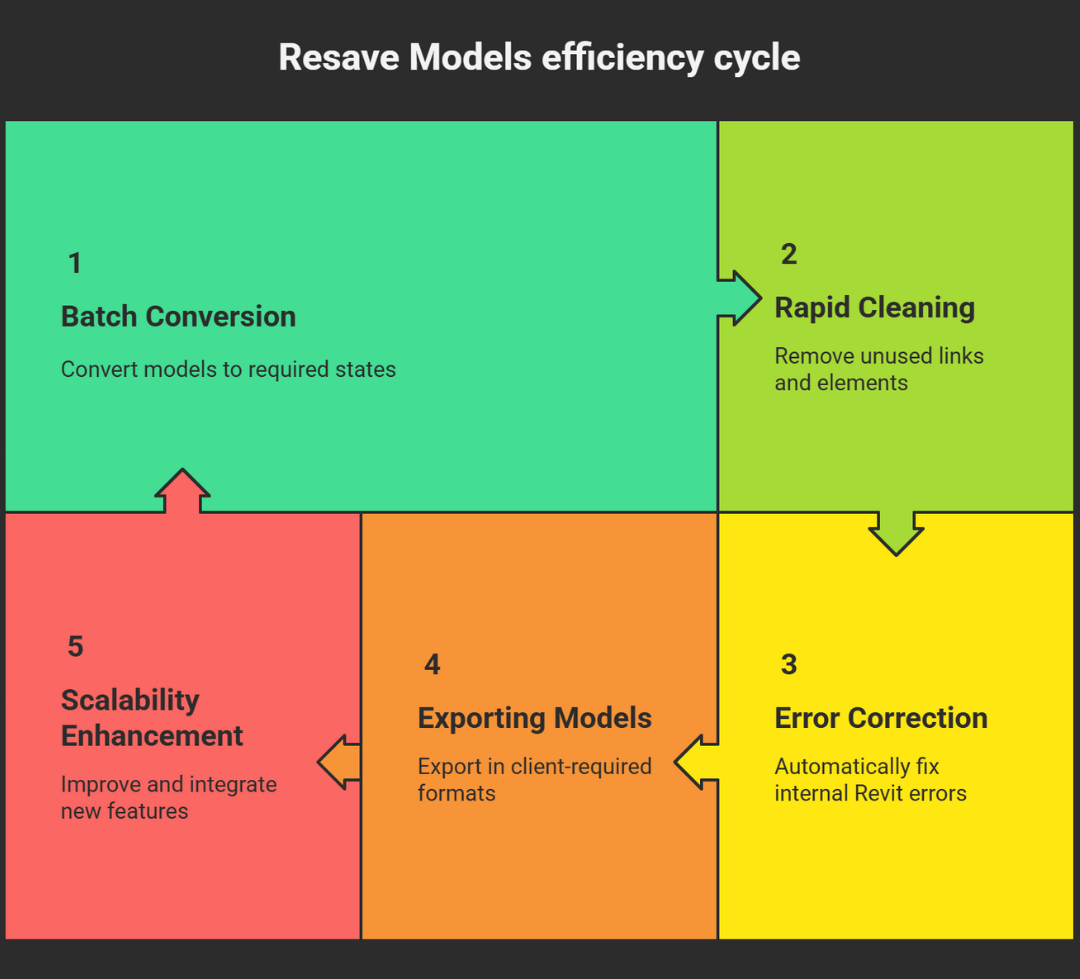

• Stapelweises Umwandeln von Modellen in den gewünschten Zustand (zentrale Datei, Datei für Übertragung usw.)
• Schnelle Bereinigung der Modelle von nicht verwendeten Verknüpfungen und Elemente.
• Automatische Beseitigung interner Revit-Fehler
• Export von Modellen in die erforderlichen Formate für die Übertragung an den Auftraggeber
• Reduzierung des Risikos von Fehlern im Zusammenhang mit der manuellen Dateiverarbeitung

Das Plugin skaliert flexibel für neue Aufgaben: Jeder Modus lässt sich leicht weiterentwickeln und in die Gesamtfunktionalität integrieren.

Schlussfolgerung

ReSave Models ist ein Beispiel für effektive Automatisierung von routinemäßigen BIM-Prozessen. Dank des Plugins erreichte das IT-ENECA-Team eine erhebliche Leistungssteigerung, minimierte Fehlerrisiken und vereinfachte die Arbeit mit großen Umfänge von Revit-Modellen.  Die Lösung wurde zu einem integralen Bestandteil des BIM-Standards von ENECA und wird erfolgreich in allen Phasen der Planung und Betreuung von Anlagen eingesetzt.
