Automatisierte Erstellung Unabhängiger Share-modelle

In BIM-Projekten – insbesondere bei der Arbeit nach dem internationalen Standard ISO 19650 – ist die klare Trennung der Informationsbereiche ein zentraler Bestandteil des Datenmanagements: der Arbeitsbereich (Work Zone) und der Übergabebereich (Share Zone). Planer arbeiten im Arbeitsmodell (Work Model), während Übergabemodell (Share Model) für die Übergabe an angrenzende Projektdisziplinen oder den Auftraggeber ein gesondertes erstellt werden muss.

Die direkte Übergabe des vollständigen Arbeitsmodells führt häufig zu einer Reihe von Problemen:

• Verlust oder Beschädigung von Worksets
• Risiko unbeabsichtigter Änderungen im Ausgangsmodell
• Erhöhung der Dateigröße und Modellkomplexität
• Verstoß gegen die ISO-19650-Anforderungen zur Trennung von Informationsbereichen
• Manuelle Vorbereitung des Übergabemodells ist zeitaufwändig und fehleranfällig

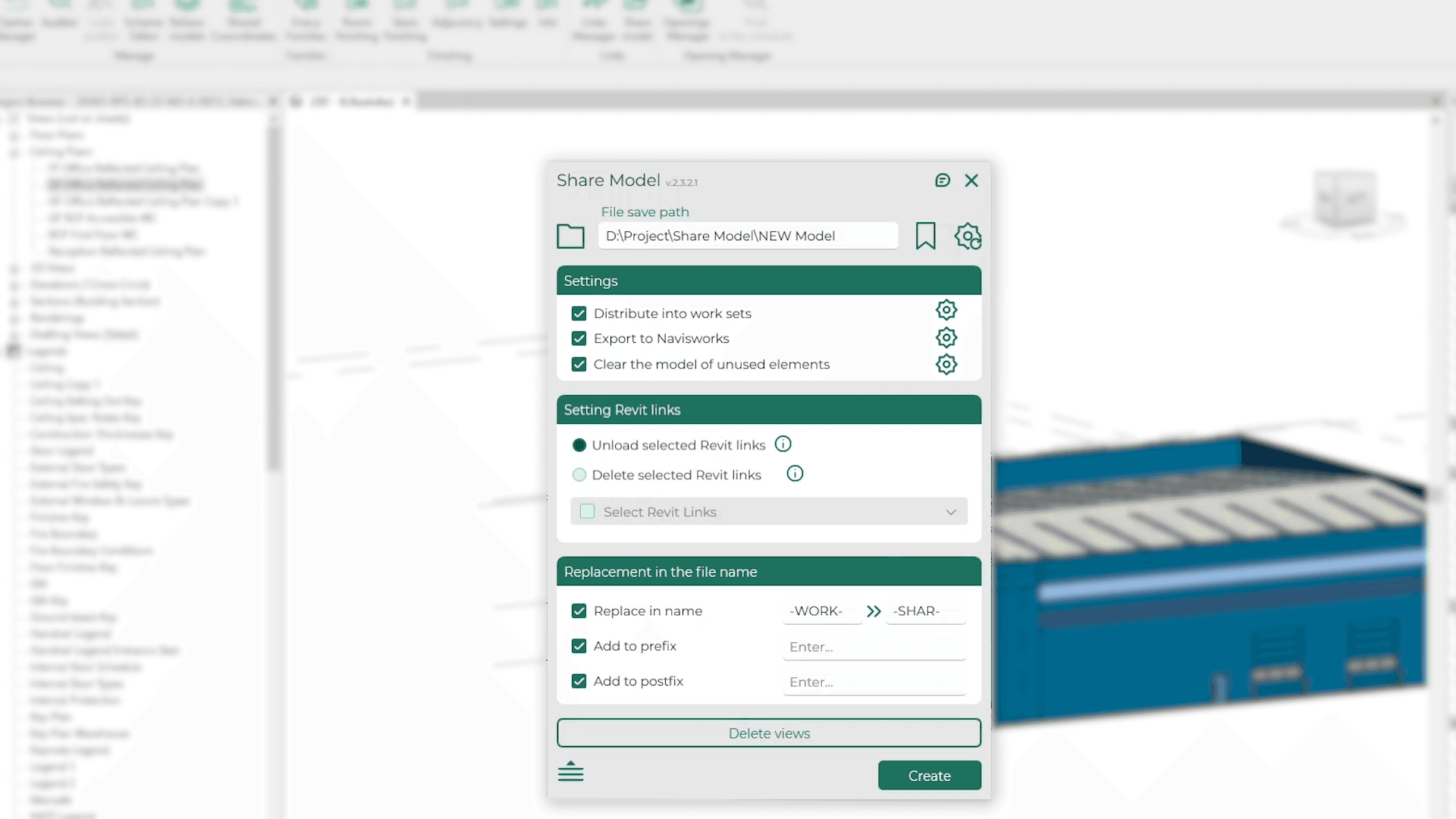

AUTOMATISIERUNG MIT DEM SHAREMODEL-PLUGIN

Das ShareModel-Plugin ermöglicht die Erstellung einer unabhängigen vom Zentralmodell getrennten Kopie des Arbeitsmodells per Mausklick. Diese Kopie erhält automatisch das Suffix -SHAR- im Dateinamen und wird direkt im Ordner der Share Zone gespeichert. Das erzeugte Share Model ist vollständig vom Zentralmodell getrennt und kann unmittelbar an angrenzende Projektdisziplinen oder den Auftraggeber übergeben werden.

Dies ist der entscheidende Vorteil des Plugins:

• Der Planer kann im originalen Arbeitsmodell weiterarbeiten, ohne Auswirkungen auf die übergebene Kopie befürchten zu müssen.
• Ein aktualisiertes Share Model kann jederzeit neu erstellt werden, wobei die Integrität des Originals erhalten bleibt.
• Die klare Trennung der Informationsbereiche entspricht den Anforderungen der ISO 19650 sowie internen BIM-Standards.

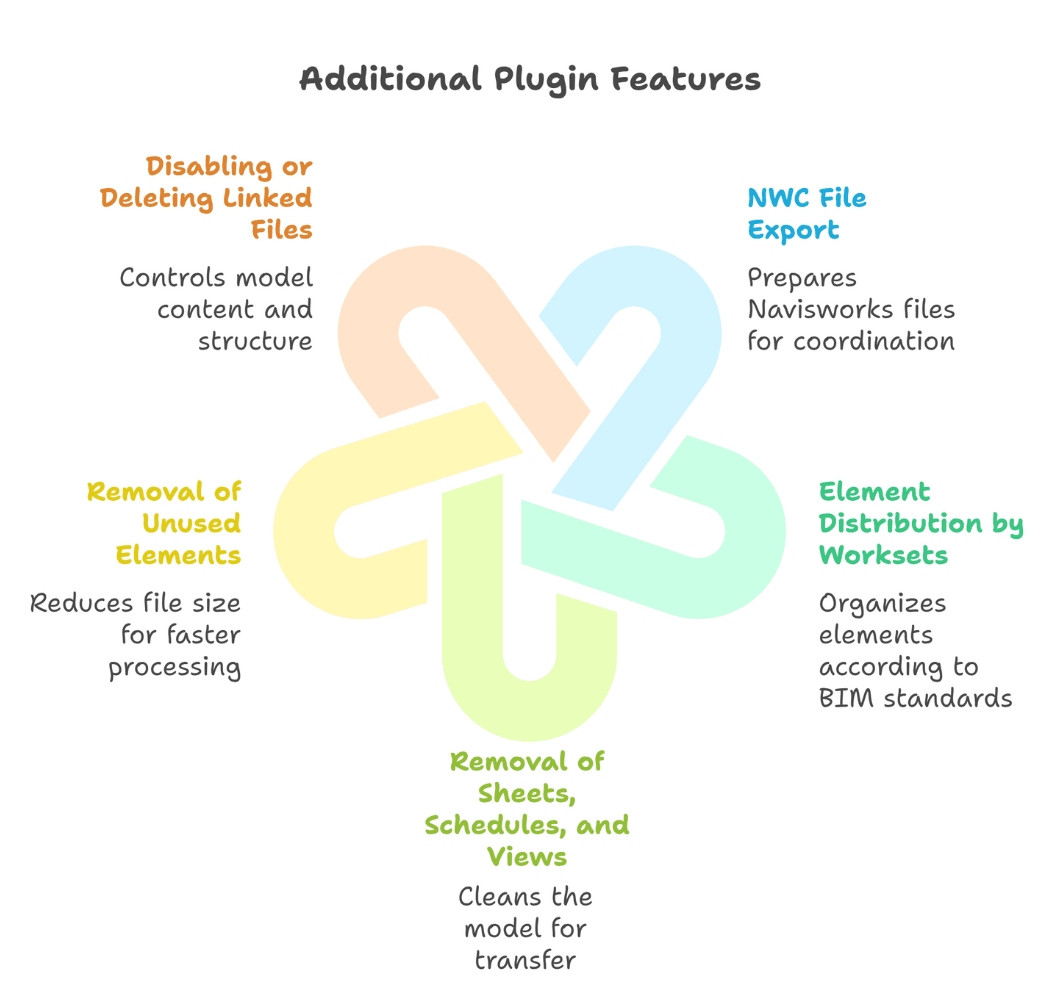

ZUSÄTZLICHE PLUGIN-FUNKTIONEN

Neben der Kernfunktion zur Erstellung eines unabhängigen Share Models bietet das Plugin weitere leistungsstarke Fähigkeiten:

• NWC-Export: Erstellung einer Navisworks-Datei für die Koordination und Kollisionsprüfung.
• Elementverteilung nach Worksets: Streng nach BIM-Standards, disziplinspezifisch konfigurierbar.
• Entfernung von Blättern, Mengenermittlungen und Ansichten: Bereinigung des Modells auf die für die Übergabe relevanten Inhalte.
• Entfernung nicht verwendeter Elemente: Reduzierung der Dateigröße zur Beschleunigung von Ladezeiten und Verarbeitungsprozessen.
• Deaktivierung oder Löschung verknüpfter Dateien: Steuerung von Inhalt und Struktur des Übergabemodells.

Diese Zusatzfunktionen reduzieren den Aufwand für die Modellvorbereitung zur Übergabe erheblich und verbessern die Qualität der freigegebenen Daten.

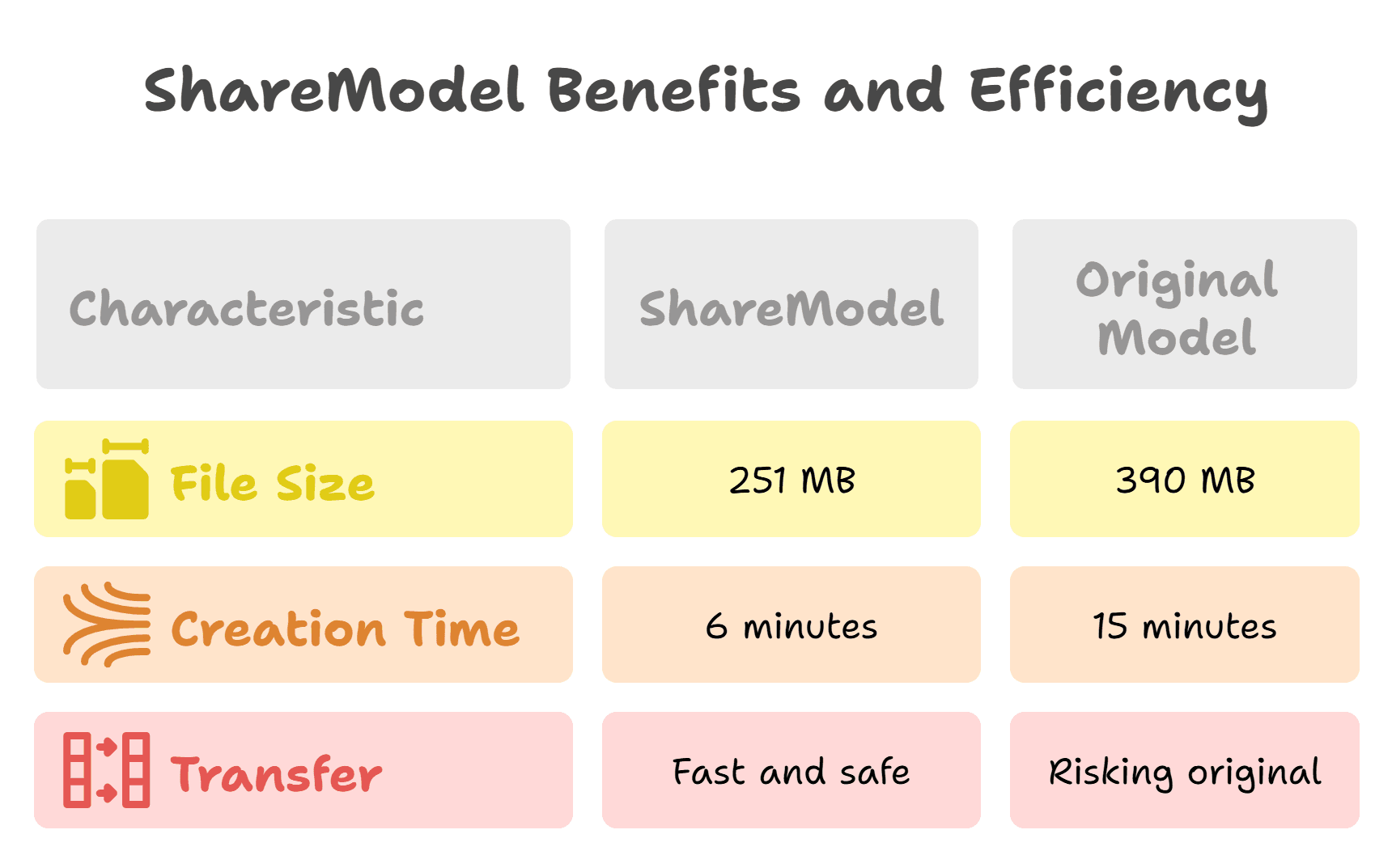

VORTEILE UND EFFIZIENZGEWINN

Der Einsatz von ShareModel bietet messbare Vorteile:

• Reduzierung der Dateigröße um 140%:

Das Share Model hat eine Dateigröße von ca. 251 MB gegenüber 390 MB des originalen Arbeitsmodells – dies erleichtert Übertragung und Dateiablage erheblich.

• 150% schnellere Modellerstellung:

Modellvorbereitung ca. 2,5-mal schneller: Die Erstellung eines Share Models dauert rund 6 Minuten, während der Standardprozess über eTransmit ca. 15 Minuten in Anspruch nimmt.

• Schnelle und sichere Übergabe der Modellkopie an den Auftraggeber, ohne das originale Arbeitsmodell zu gefährden.

WICHTIGE ERGEBNISSE

Das ShareModel-Plugin ist eine innovative Lösung, die BIM-Teams dabei unterstützt, die Anforderungen der ISO 19650 effektiv einzuhalten – durch die konsequente Trennung von Informationsbereichen und die Erstellung unabhängiger Übergabemodelle.

Die Kernfunktion – die Erzeugung einer vom Arbeitsmodell getrennten Kopie – gewährleistet Datenintegrität und Flexibilität in der Projektbearbeitung.

Die zusätzlichen Funktionen vereinfachen die Modellvorbereitung und -bereinigung, beschleunigen den Übergabeprozess und minimieren das Fehlerrisiko.
